SOLUCIÓN INDUSTRIAL

EASTMAN

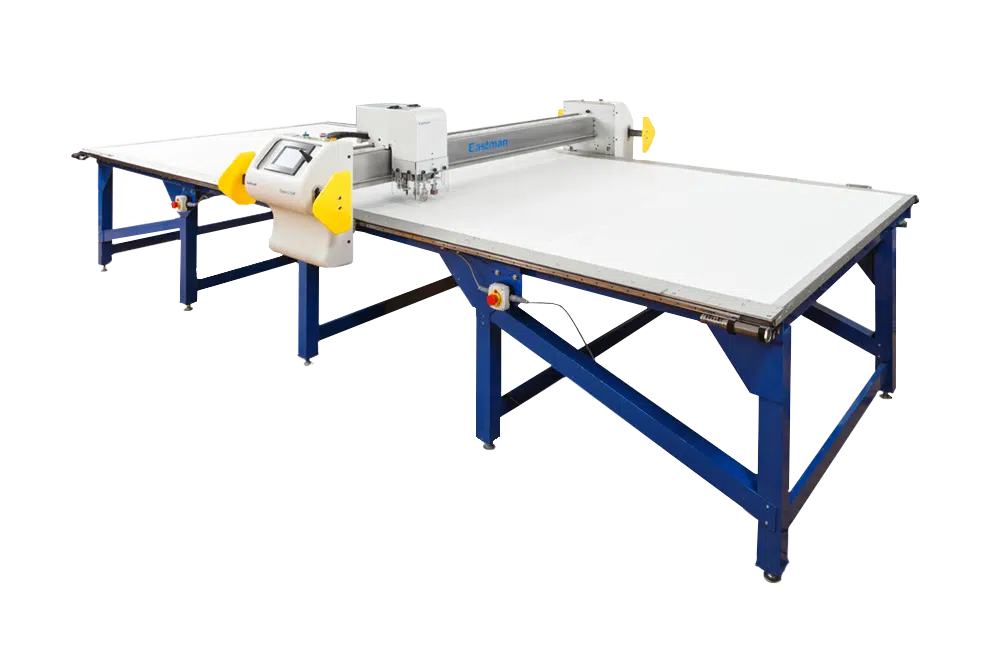

MESA ESTATICA DE CORTE S125

CORTE DE TEXTILES

ALTA VELOCIDAD

Capaz de cortar hasta 60 pulgadas por segundo

VERSATILIDAD

Más de 60 herramientas disponibles

Fabricada a tu medida

La mesa de corte S125 se puede fabricar a la medida que tu producción requiera

Características generales

Disponible en una variedad de anchos, longitudes y varias opciones de accesorios de cabezales de herramientas, el S125 se entrega a las medidas de las necesidades de su empresa, lo que le permitirá personalizar las herramientas y capacidades para maximizar la productividad. Sabemos que buscas llevar tu negocio al siguiente nivel, contáctanos, nosotros te apoyamos. En Stanser® sabemos que El Éxito No Es Casualidad®

Tamaño

Personalizable segun requerimientos de su producción

Sistema de Movimiento

Doble eje X, eje Y y eje Theta. Piñón y cremallera de los ejes X e Y, servomotores sin escobillas

Herramientas

Más de 60 herramientas disponibles

Velocidad Máxima de Corte

60 pulgadas / segundo (152,4 cm / segundo)

Especificaciones a detalle

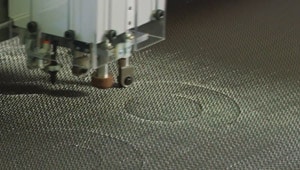

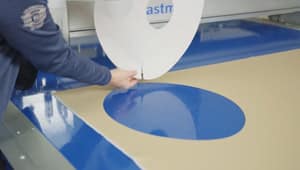

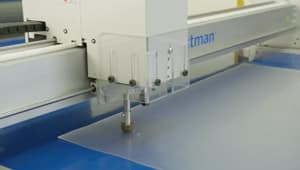

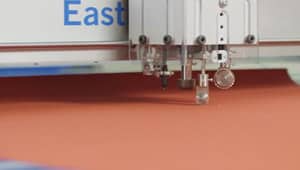

La mesa estática de corte CNC Eastman S125 es capaz de cortar, marcar y punzonar virtualmente cualquier material flexible a velocidades de hasta 60 puladas por segundo (152.4cm/seg.). S125 es un sistema que se ha probado a si mismo como el recurso principal de corte de materiales como algodon, nylon y vinyl, así como materiales dificiles de cortar como polystrand, p-tex y materiales compuestos con fibra de vidrio y poliester.

El sistema está disponible en un rango de medidas para suplir las demandas de producción como prototipos, producción única y hasta producción continua. La configuración de alta precisión de este sistema, incorpora movimiento de eje multiples que brindan cortes más definidos y precisos.

El material es dispersado sobre la mesa manualmente por el operador o con el uso de la barra neumática. Su diseño del sistema de vacío asegura un flujo de succión estable en toda la mesa que sujeta el material de forma optima. El sistema de control cuenta con capacidad de manejo por zonas para que el operador pueda retirar el material ya cortado mientras el equipo continúa trabajando.

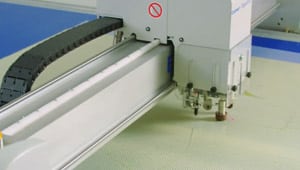

– Elije entre un cabezal standard, de uso rudo o especial para fibras con herramientas alineadas y calibradas especialmente para tu producción, además de una elección de más de 60 navajas, dados y punzones.

– El software incluye librería de manejo de materiales para ahorrar tiempo al operador y apoyar en el uso y presión de las herramientas.

– Previene cambios no autorizados con el ingreso restringido al sistema.

Superficie de corte

El sistema S125 es compatible con una gran variedad de superficies de corte, contáctanos y uno de nuestros especialistas de ayudará a seleccionar la que mejor se ajusta a las necesidades de tu producción.

Sujeción del material

S125 está equipado con un sistema de vacío de alto flujo para asegurar la optima sujeción del material para corte. La superficie porosa asegura la dispersión optima de la fuerza de vacío, sin importar el lugar de la mesa donde se haga el corte. Las zonas de corte se pueden asignar para que se hagan en un área especifica mientras el operador remueve las piezas de otras áreas.

Ancho

54 in. (1.37m) 60 in. (1.54m) 72 in. (1.82m) 78 in. (1.98 m) 96 in. (2.44 m) 108 in. (2.74 m) 114 in. (2.90 m) 126 in. (3.20 m) 156 in. (3.96 m)+ El ancho del equipo puede ser personalizable dependiendo las necesidades de su producciòn, por favor contactenos para saber màs.

Largo

8 ft. (2.44m) 12 ft. (3.66m) 16 ft. (4.88m) 20 ft. (6.10m) 36 ft. (10.97m)+ El largo del equipo puede ser personalizable dependiendo las necesidades de su producciòn, por favor contactenos para saber màs.

Movimiento

Dual-X Axis, Y-Axis & Theta Axis. X & Y-Axis Rack & Pinion Drive, Brushless Servo Motors

Voltaje de sistema de control

230V, 3 ph, 50/60 Hz, 5.4 kVA. Stand-alone step-down/up transformer required for other voltages.

Voltaje bomba de vacìo

208/230/380/460V, 3 ph, 50/60 Hz, 7.5 HP, VFD control optional

Potencia neumatica

75 – 90 psi at 15 SCFM (5.17 – 6.2 bars at 0.42cmm)

Velocidad maxima de corte

60 inches/second (152.4cm/second)

Aceleracion maxima

1.3g

Maximum X/Y Speed

60 inches/second

Consumo de aire comprimido

15 CFM

Nivel de ruido

<76 db(A)

Temperatura de operacion

55 – 100°F (12 – 37°C)

Humedad

20 – 80% (non-condensing)

Nota

Velocidades de movimiento y de corte dependeran de factores como materiales y tipo de herramienta, estan sujetas a cambio sin previo aviso.

Domina tu mercado con la mejor maquinaria

El EASTMAN Sistema de Corte de Mesa Estática S125 incluye:

Soporte técnico

Nuestro soporte técnico es completamente ilimitado vía remota, despues de la capacitación e instalación de tu equipo, nuestro ingeniero te dejará un teléfono de contacto directo para seguirte apoyando en el desarrollo de tu producción.

Hasta 5 años de garantía

EASTMAN Sistema de Corte de Mesa Estática S125 incluye 2 años de garantía en todos los componentes y hasta 5 años con nuestro plan de mantenimientos (opcional), el cual te da comodidad, seguridad y una gran garantía extendida.

Capacitación e instalación

Disfruta de una capacitación completa, en la cual, con ejemplos practicos, resolveremos todas tus dudas y te certificaremos en el uso y mantenimientos necesarios para tu EASTMAN Sistema de Corte de Mesa Estática S125

Calidad e ingeniería

Adquiere un EASTMAN Sistema de Corte de Mesa Estática S125 y te regalamos la membresía a nuestro club de refacciones, que incluye un 10% de descuento en los precios de lista de nuestro catálogo de consumibles, brocas y refacciones. Sin trampas, pues nuestros precios ya son los mas competitivos del mercado. Visita nuestra tienda y compruebalo ahora.
