Diseño de Cajas con Bisagras en Corte Láser CNC

cajas con bisagras en corte láser

Con una cortadora láser puedes materializar todo tipo de ideas, desde piezas decorativas hasta productos funcionales. En este artículo te mostraremos diferentes tipos de cajas con bisagras en Corte Láser CNC que puedes hacer con tu equipo, mismas que podrás implementar en tus diseños y poder crear así tus propias soluciones sin tener que adquirir piezas adicionales.

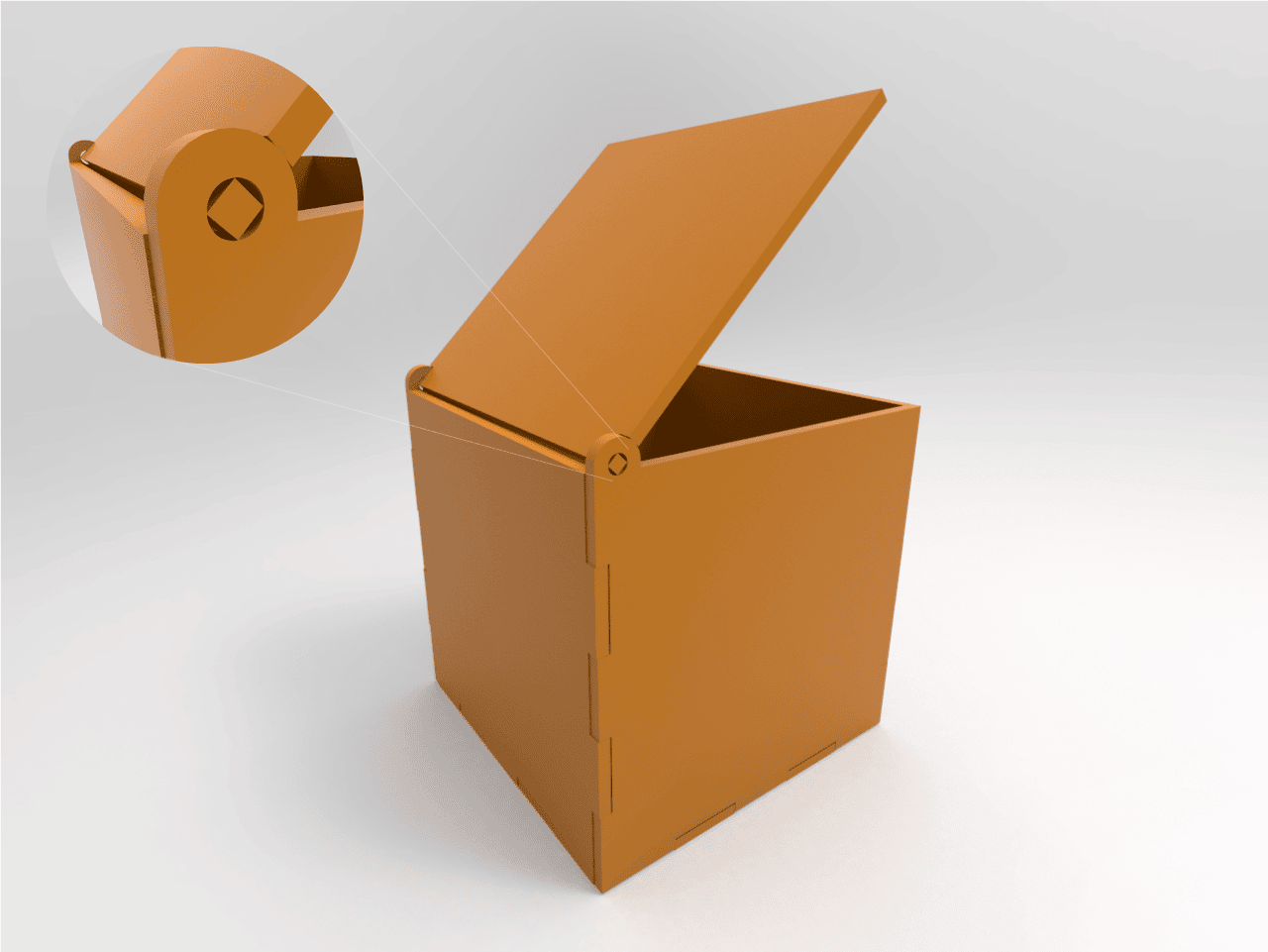

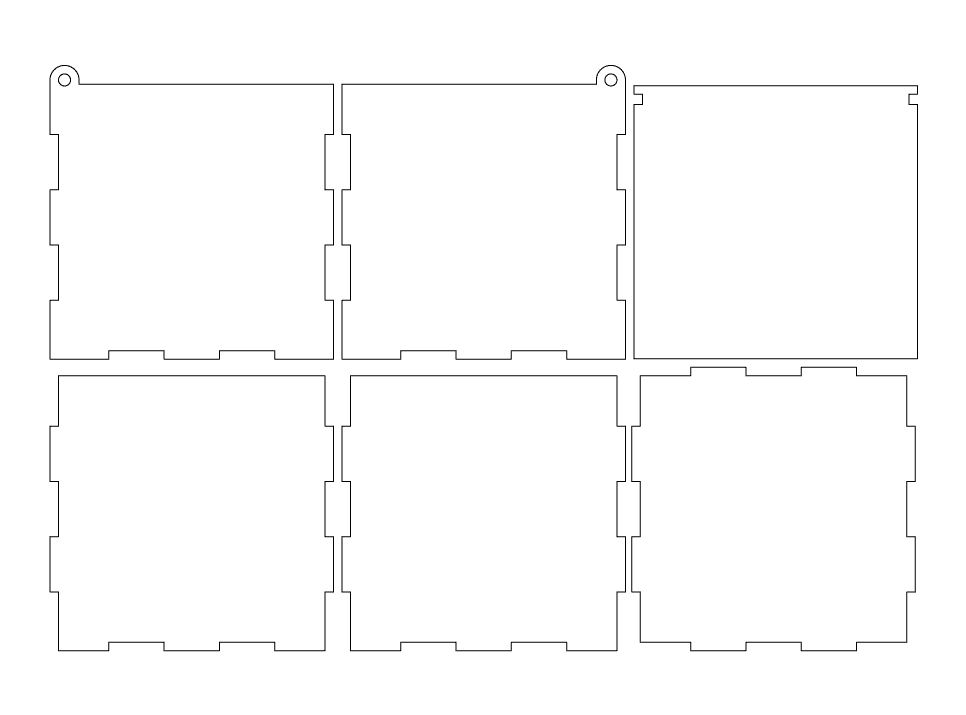

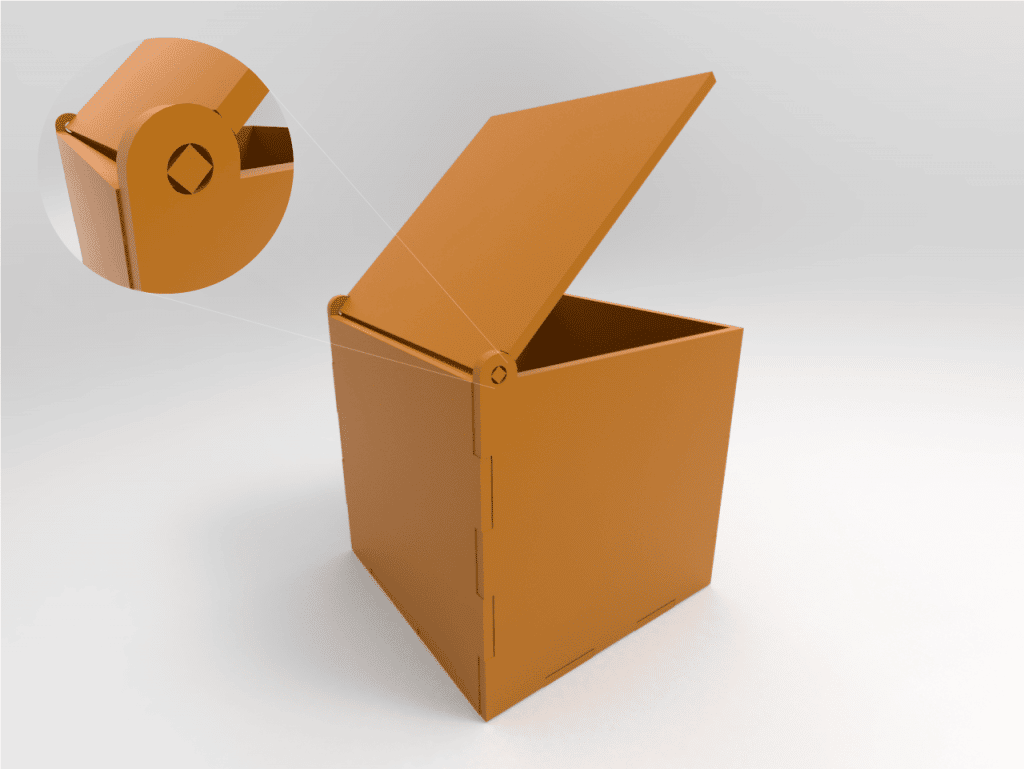

Bisagras sencillas

Las cajas más básicas tienen este tipo de bisagras en corte láser CNC, basta con que traces una perforación en las paredes laterales (del mismo tamaño que el grosor de tu material) y en la tapa añadir un eje de giro, considera también que la cara trasera debe contar con la tolerancia suficiente para que la tapa superior pueda abrirse y cerrarse con facilidad.

Descarga caja de bisagras sencillas AQUÍ

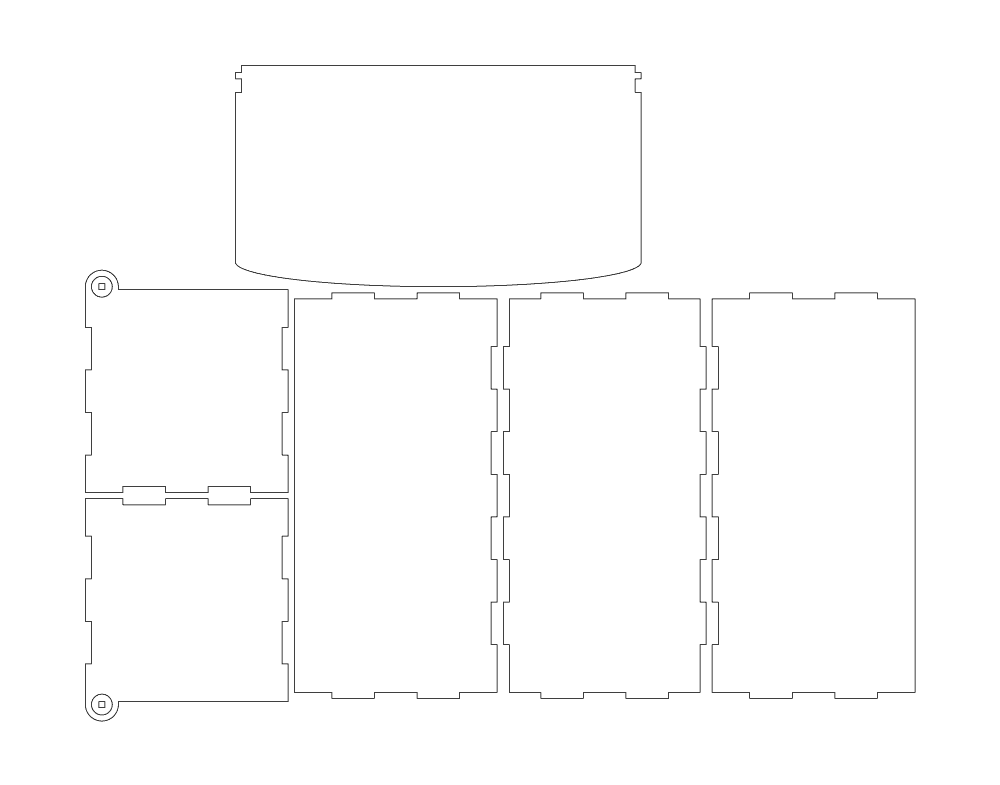

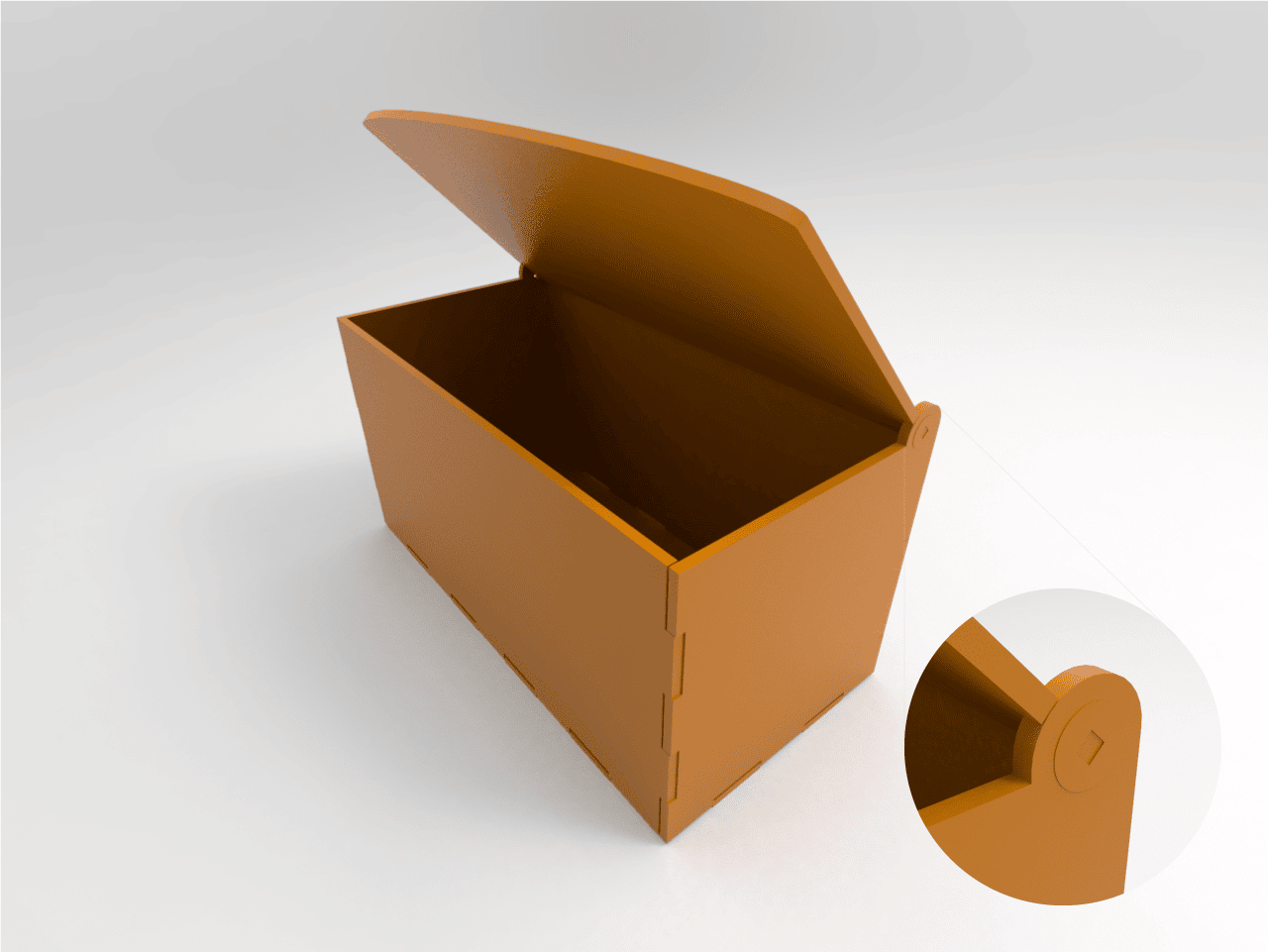

Si quieres ofrecer una mejor presentación puedes añadir dos circunferencias a modo de seguro, mismas que ocultarán el espacio entre el eje de giro y las perforaciones al mismo tiempo que actuarán como guía de giro.

cajas con bisagras en corte láser cnc

Descarga caja de bisagras sencillas con seguro AQUÍ

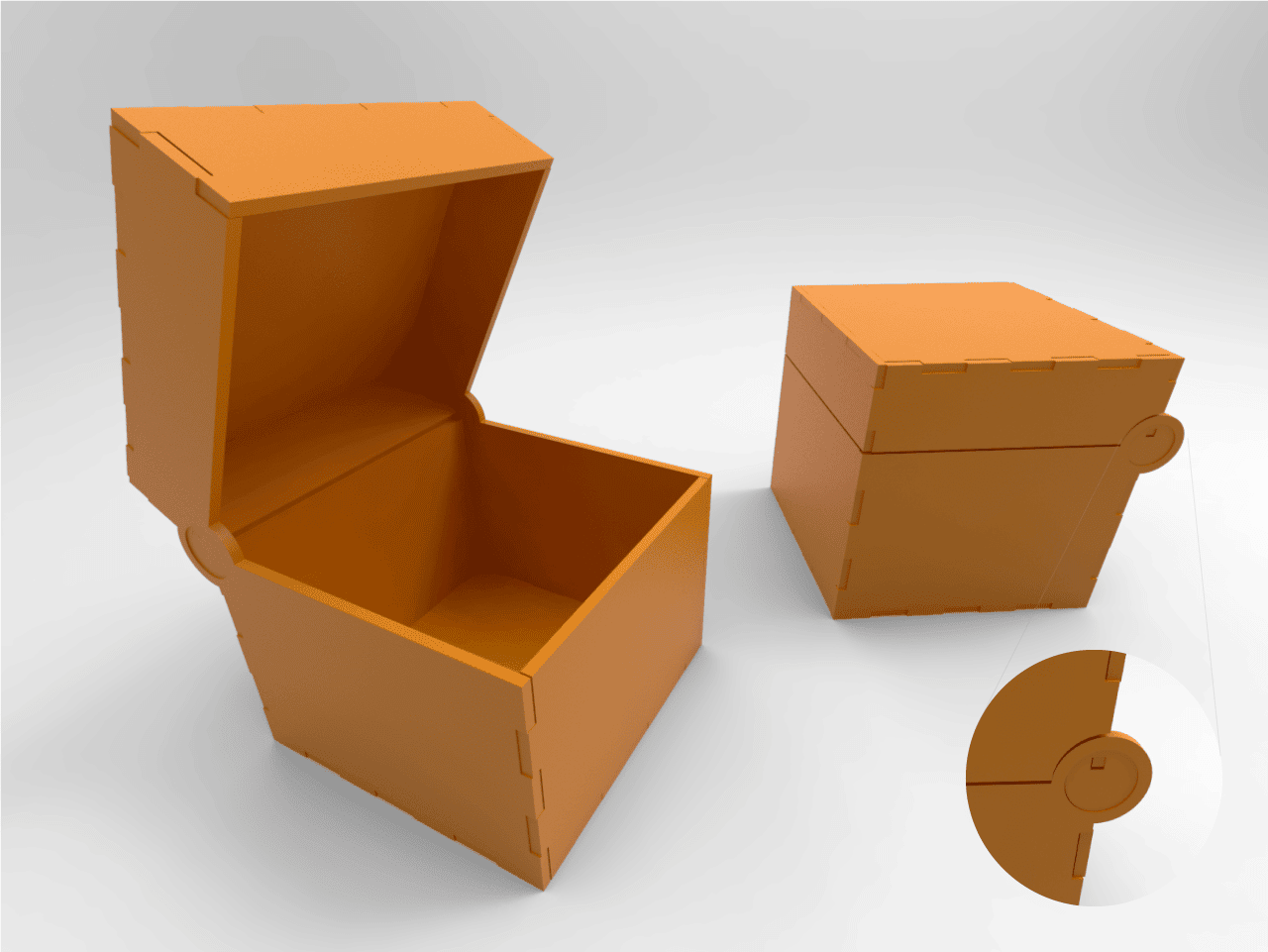

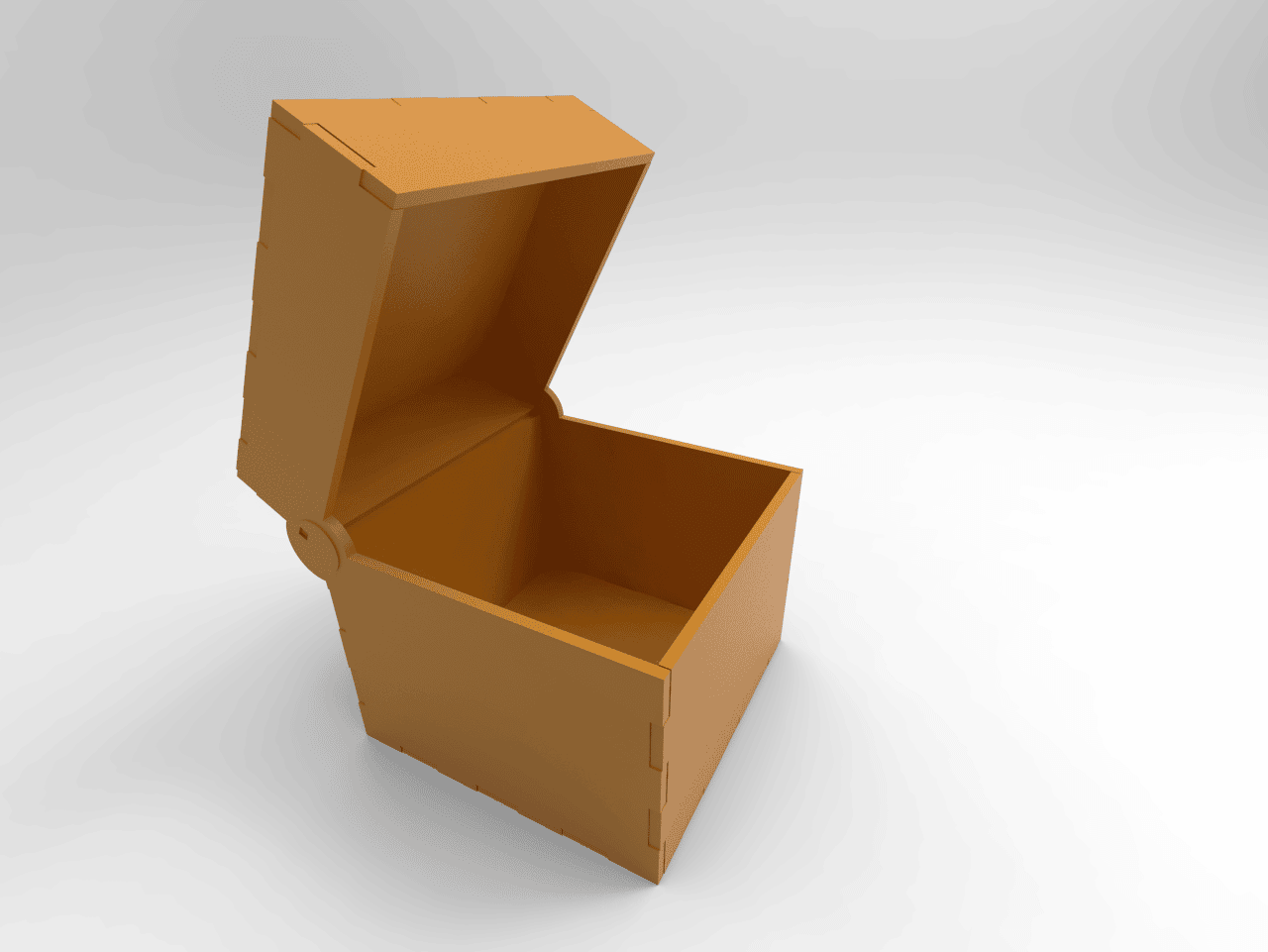

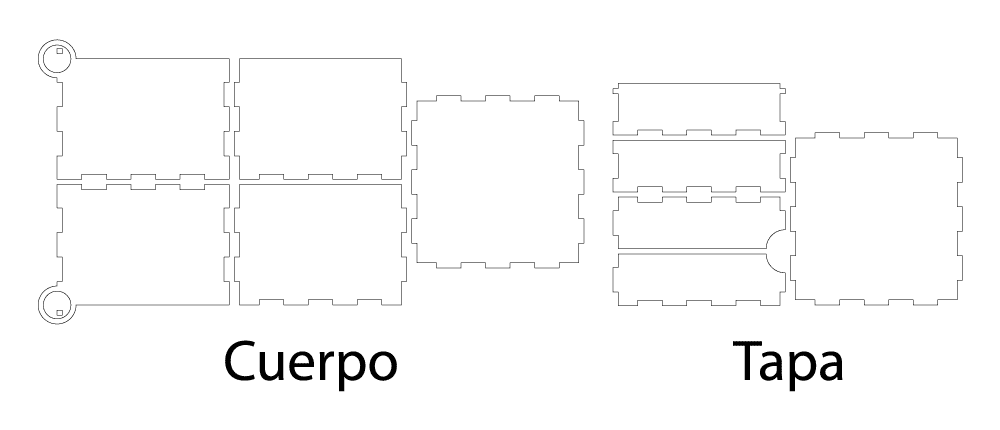

Bisagras de dos piezas

En caso de requerir cajas con bisagras en corte láser CNC, con tapas con volumen, puedes utilizar un sistema parecido al anterior, basta con diseñar el cuerpo y la tapa con las mismas dimensiones de ancho y largo pero considerando el radio de giro que requiere en las paredes laterales del cuerpo y su contraparte en la tapa.

cajas con bisagras en corte láser cnc

Descarga caja de bisagras de dos piezas AQUÍ

Te puede interesar: Cómo cortar piezas más grandes al área de trabajo de tu CNC Láser

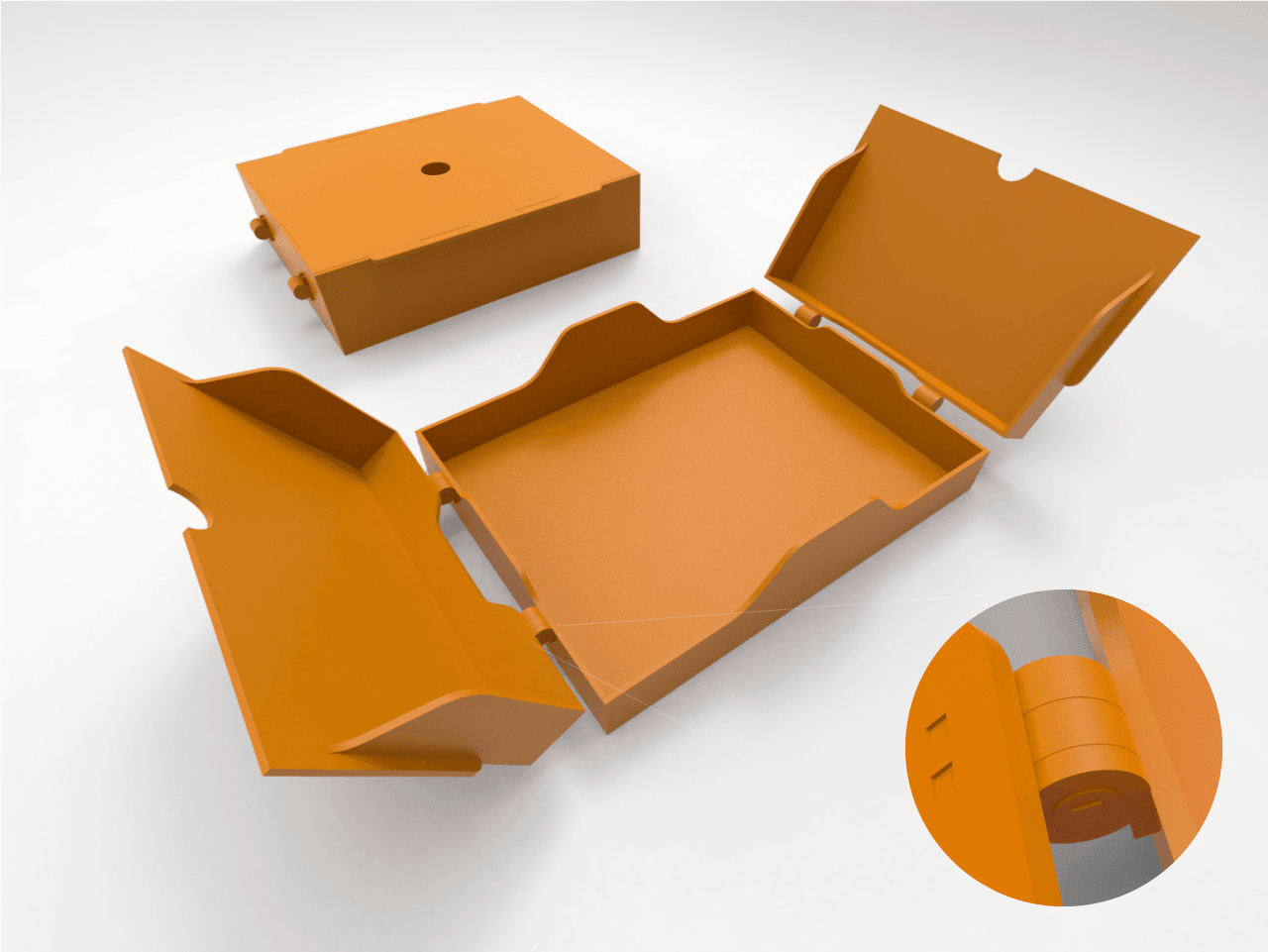

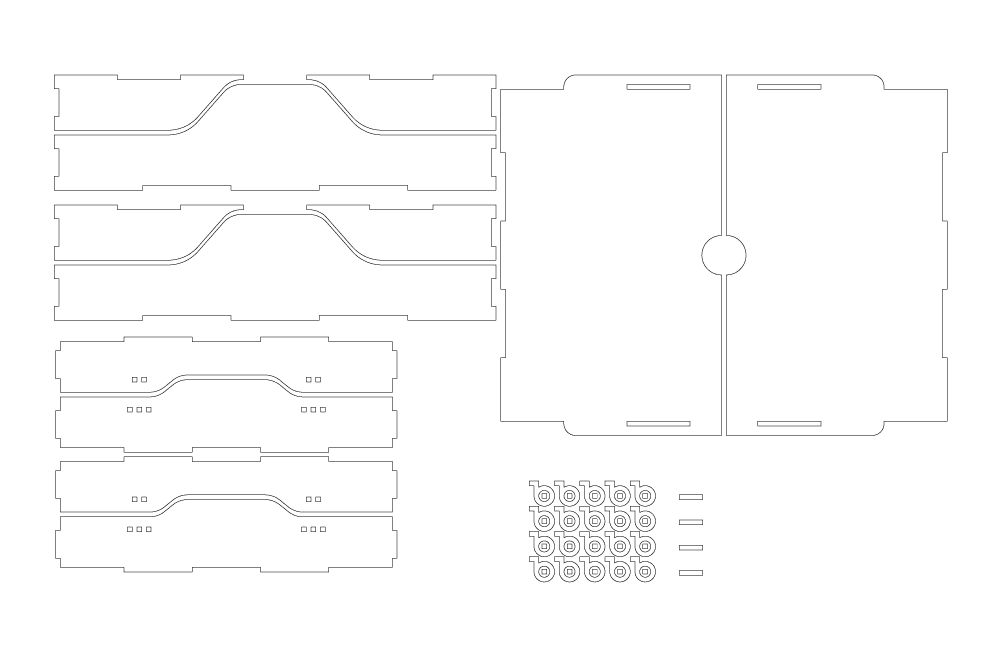

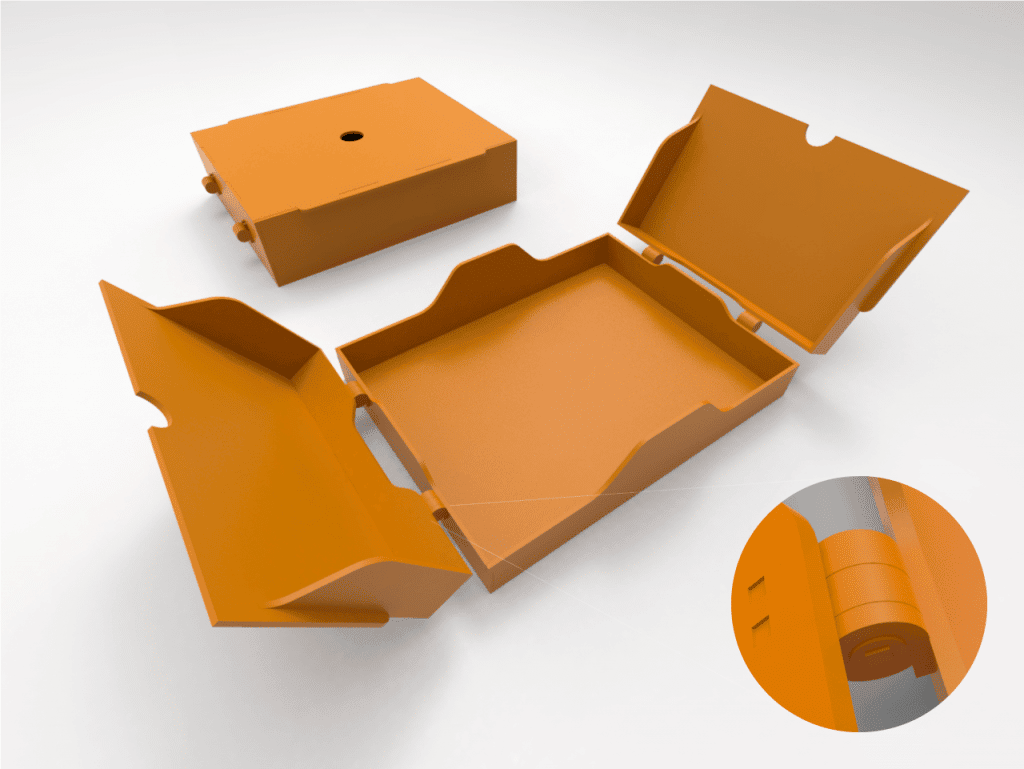

Bisagras independientes

Cuando las piezas que requieres articular tienen un peso considerable o las dimensiones son muy grandes, lo que implica reforzar las uniones en más de un punto, lo más recomendable es utilizar bisagras independientes, es decir, piezas que se ensamblan en el cuerpo y en la tapa, que son unidas por medio de un eje independiente.

cajas con bisagras en corte láserDescarga caja de bisagras independientes AQUÍ

Estas son las más complejas de trazar y armar pero, por su funcionalidad, son las preferidas por mucha gente. Para utilizarlas lo más sencillo es colocar la pieza circular exactamente en el punto medio entre la tapa y la pared, de forma que la parte recta contigua tenga una posición completamente vertical, el ángulo a 90° sirve de referencia para colorar las perforaciones en donde entrarán las piezas a presión.

Esperamos que estos ejemplos te sirvan para crear tus propios diseños. Si estás pensado adquirir un CNC Láser entonces te invitamos a visitar nuestro catálogo de máquinas, seguro encontrarás una que se adapte a tus necesidades y presupuesto, solo da clic AQUÍ.
