Tutorial: ¿Cómo nivelar la Cama de un CNC Láser CO2?

Nivelar la cama de un CNC Láser CO2 es un factor crítico para garantizar cortes uniformes. Si has notado que, a pesar de tener parámetros predefinidos, experimentas problemas al cortar materiales, como la necesidad de disminuir la velocidad o aumentar la potencia, es probable que la nivelación de la cama sea la causa.

En este artículo, te guiaremos a través del proceso de nivelación y te proporcionaremos soluciones para resolver este problema.

Qué es la Distancia focal y cómo medirla.

La «distancia focal» es la medida desde la boquilla del láser hasta la superficie del material que se va a cortar o grabar. Que la mesa esté correctamente nivelada, implica que la distancia focal es la misma en todas las secciones de la mesa.

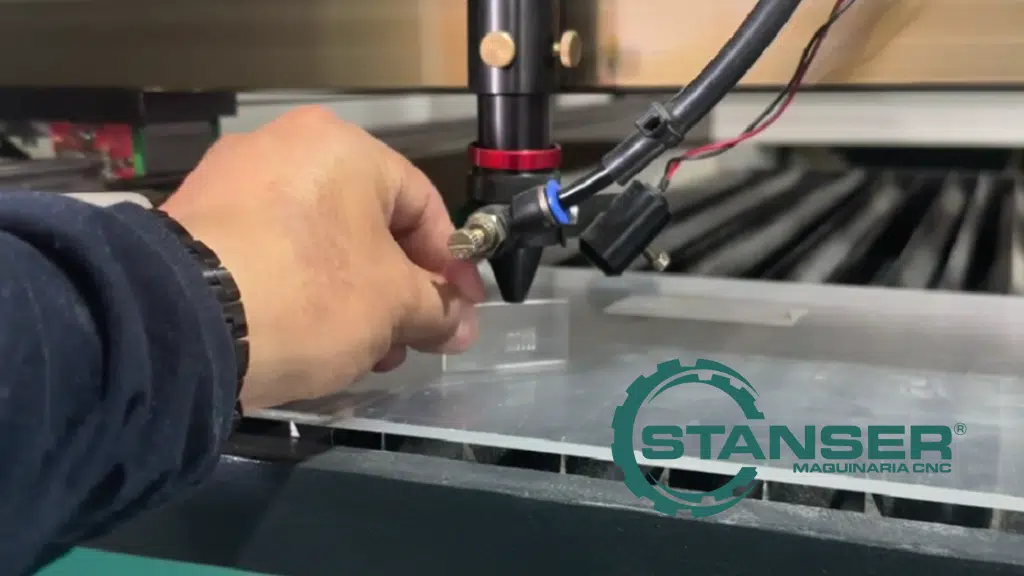

Para medirla, primero coloca una placa de material en la mesa y determina la distancia focal entre la boquilla y la superficie de dicho material con ayuda de una calza de nivelación.

Lo siguiente va a ser verificar que la distancia focal sea la misma en las 4 esquinas de la superficie. Si encontramos que existe algún desnivel se deben hacer los ajustes necesarios para eliminarlos.

Ajuste y Nivelación.

Estas son las instrucciones que debe seguir para nivelar la cama de un CNC Láser CO2:

1. Lo primero es apagar el equipo, pues será necesario interactuar con los motores asociados a los tornillos sin fin de la cama up&down, ya sea presionando el botón de paro de emergencia o directamente con la llave.
2. Abre la tapa inferior frontal del CNC, se pueden observar los dos motores asociados a los tornillos sin fin, cada uno de ellos moverá una sección predeterminada del equipo.
3. Identifica a cuál pertenece cada uno de ellos.
4. Utiliza guantes de seguridad para manipularlos.
5. Te sugerimos remover la tapa frontal para tener una mejor visión de los componentes.
6. Para ajustar la distancia focal debes tirar poco a poco de la banda, para modificar la altura de la cama y nivelar la calza, según consideres necesario.

Verificación.

Una vez ajustadas las distancias focales, el siguiente paso es encender el equipo, para verificar nuevamente el nivel de las 4 esquinas. Si es la misma en todas, la cama está completamente nivelada, de contrario deberás calibrar nuevamente. Este proceso debes realizarlo con paciencia, manipulando los tornillos sin fin correspondientes a las áreas desajustadas, y posterior a cada manipulación deberás medir las 4 esquinas hasta lograr que todas poseen la misma altura focal.

Si lo que te estamos recomendando no fuera suficiente para nivelar la cama de un CNC Láser CO2, encuentra estos y más consejos en el video tutorial que hemos realizado para ti en nuestro canal de YouTube: ¿Quieres saber cómo nivelar la cama de un Láser CO2?. Si tu CNC Láser CO2 es Stanser, recuerda que tiene soporte técnico remoto ilimitado, contacta a nuestros expertos para resolver tus dudas.
