SVGnest: Aprovecha tu material de corte al máximo

La manufactura asistida por computadora nos ofrece muchas ventajas en una producción a gran escala si sabemos aprovechar las herramientas disponibles, en este artículo utilizaremos SVGnest para hacer las formaciones de nuestros cortes buscando reducir al máximo el desperdicio de material.

SVGnest es un proyecto de código abierto que tiene como fin reducir material y tiempo de corte reorganizando las formas dibujadas dentro de un archivo. Vamos a hacer una formación de prueba para que veas lo sencillo que es utilizarlo.

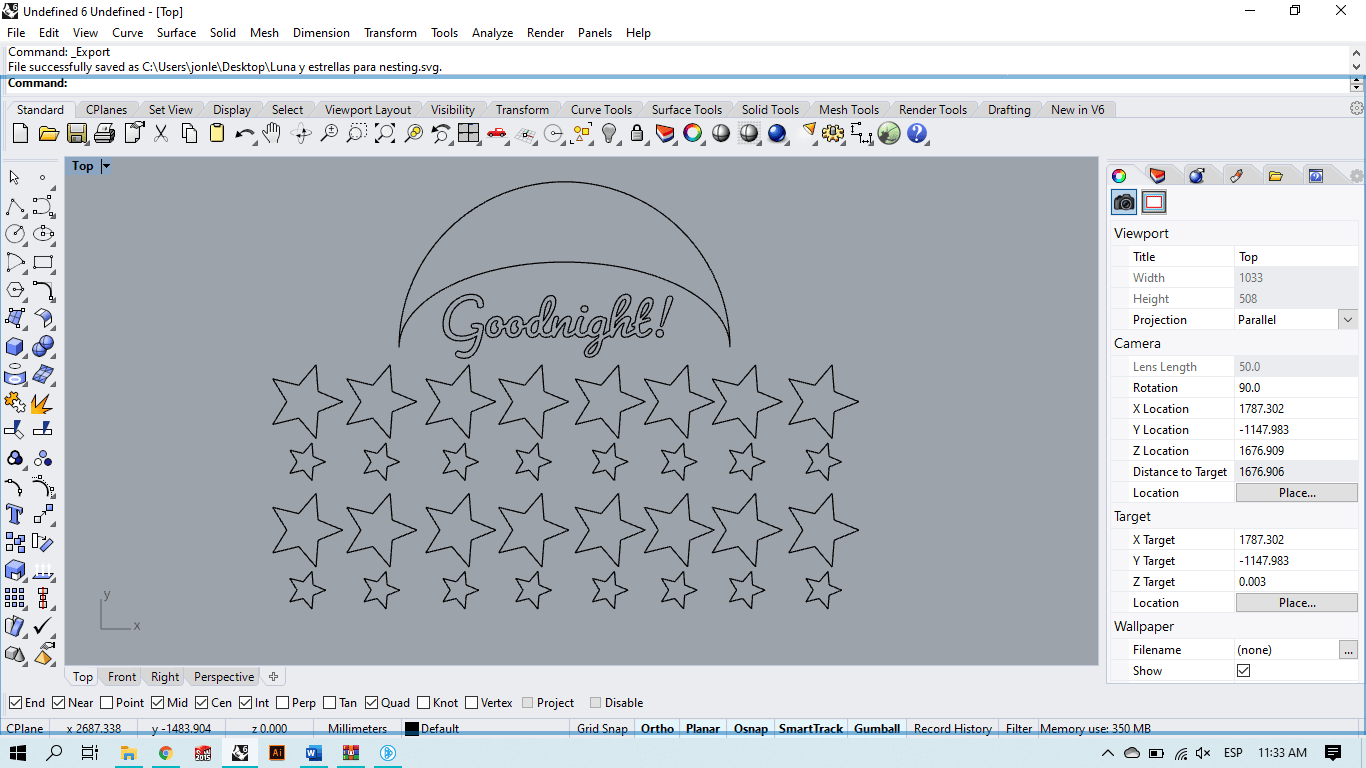

Dibuja tus piezas a cortar y expórtalas como .SVG desde el programa de diseño de tu elección. En este ejemplo utilizaremos formas básicas de estrellas, luna y un breve texto, todo acomodado de forma lineal. Es importante que todas tus figuras sean cerradas

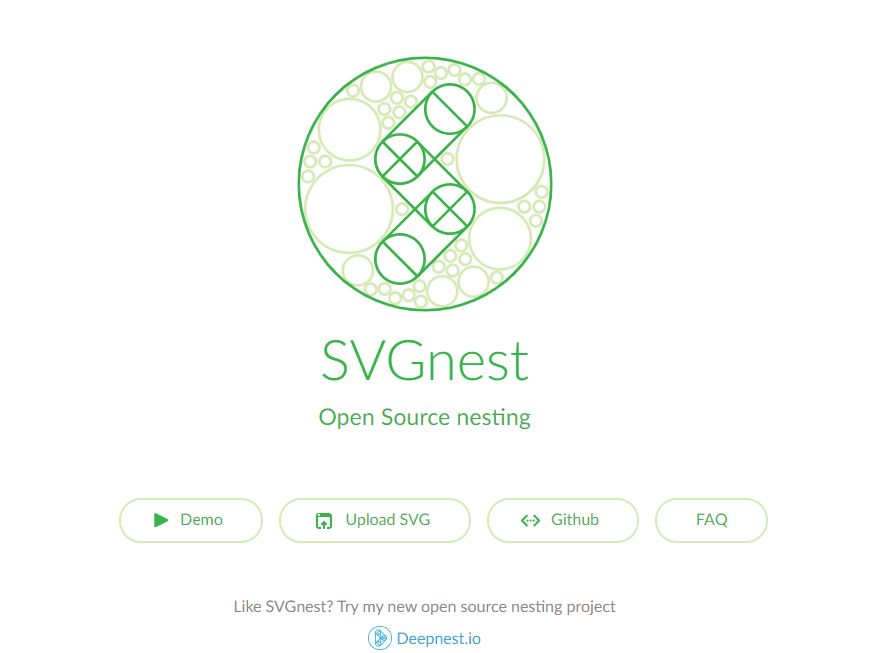

Entra a SVGnest, haz click en el botón Upload SVG y selecciona el archivo con el que vas a trabajar.

Selecciona el perímetro de tu trabajo para que sea la referencia del material disponible dentro del cual se reorganizarán las piezas, haz click en Start Nest, cuando tengas una formación que sea de tu agrado haz click en Stop Nest para detener el cálculo y en Download SVG para descargar tu archivo listo.

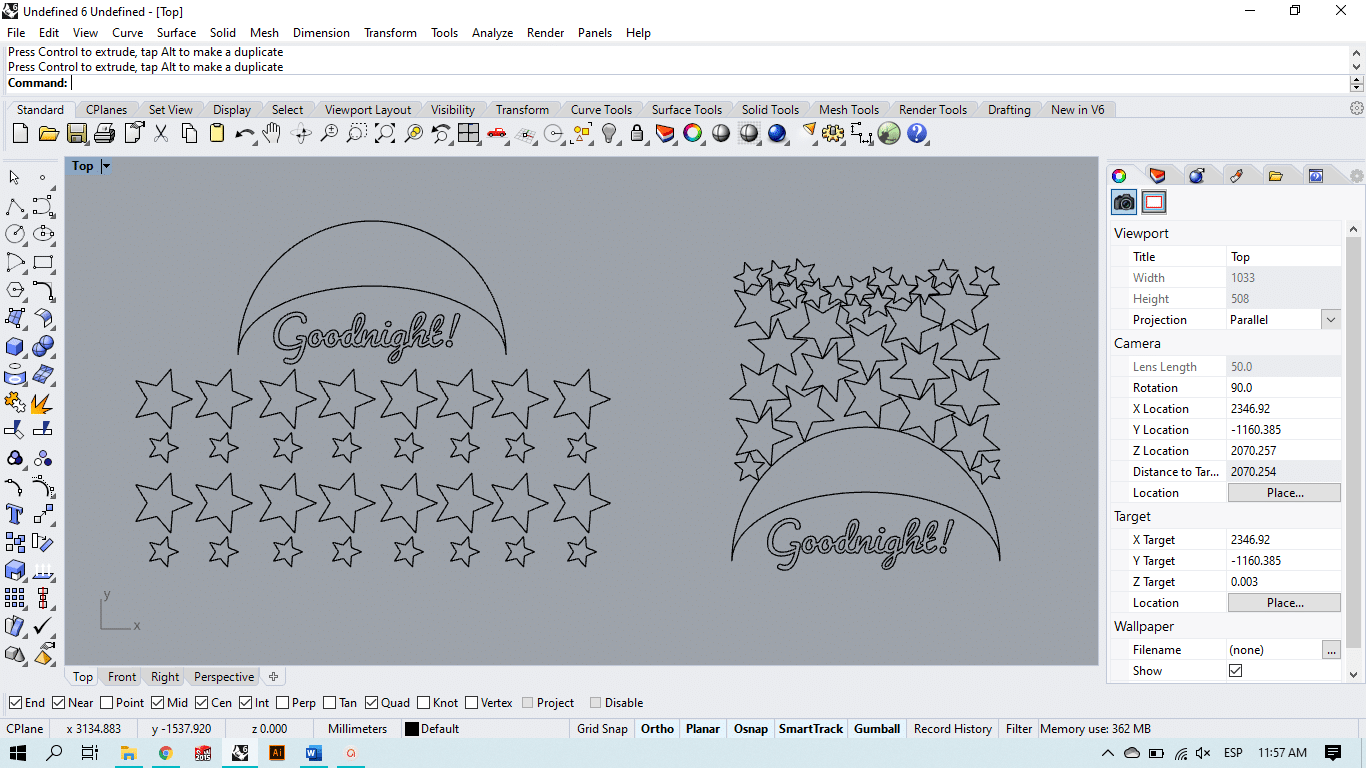

En cuestión de segundos está lista la formación optimizada de tus piezas, listas para cortar sin desperdiciar tanto material.

Cuéntanos, ¿vas a utilizar esta herramienta en alguno de tus proyectos?

Fuente: Manufactura Amanecer
